Абсорбционный холодильник

Абсорбционный холодильник, как и компрессионные холодильники, тепло при помощи холодильного агрегата отбирается от охлаждаемой среды при кипении холодильного агента и передается окружающему воздуху - при его конденсации.
В качестве хладагента, абсорбционный холодильник содержит аммиак, пары которого поглощаются (абсорбируются) водой и образуют водоаммиачный раствор.

Абсорбционный холодильный агрегат состоит из: испарителя с газовым теплообменником; конденсатора с водородным бачком; абсорбера со сборником; генератора-кипятильника с термосифоном, ректификатором и жидкостным теплообменником. Трубопроводами эти узлы соединяются между собой и являются герметично замкнутой системой.

Для работы агрегата необходимо подводить тепло. С этой целью в генераторе устанавливается электрический нагреватель (иногда газовый). Выпаривание аммиака из концентрированного водоаммиачного раствора происходит под воздействием тепла. Под высоким давлением пары воды и аммиака проникают в ректификатор, где пары воды конденсируются и стекают обратно, а пары аммиака поступают в конденсатор (теплообменник), проходя ректификатор. Здесь они, отдавая тепло окружающей атмосфере, конденсируются (переходят в жидкое состояние). Приготовленный жидкий аммиак проходит в испаритель, где закипает и испаряется. От холодильной камеры и пребывающих в ней продуктов отбирается необходимое для этого тепло.
Пары аммиака диффундируют (проникают) в водород, которым заполнен испаритель. Через газовый теплообменник, образовавшаяся водородно-аммиачная смесь, поступает в абсорбер.
Навстречу этой смеси, охлажденный слабый водоаммиачный раствор из генератора через жидкостный теплообменник, также поступает в абсорбер.
В результате в абсорбере происходит поглощение (абсорбция) паров аммиака слабым водоаммиачным раствором, а освободившийся водород возвращается в испаритель через газовый теплообменник. Образовавшийся крепкий раствор при помощи термосифона передается в генератор, где, нагреваясь, опять выделяет пары аммиака. Таким образом, цикл начинается сначала и будет повторяться непрерывно до тех пор, пока включен холодильник.
Холодильный агрегат расположен на задней стенке шкафа холодильника, а испаритель внутри холодильной камеры. Тепловой режим в ней поддерживается автоматически при помощи терморегулятора.

Абсорбционный холодильник работает бесшумно, в нем отсутствуют запорные вентили и движущиеся части, он более долговечен. Однако, по сравнению с компрессионными холодильниками, хладопроизводительность его значительно ниже. При одной и той же емкости холодильника он потребляет в 2-4 раза больше электроэнергии.

Абсорбционный холодильник <<Кристалл-4>> АШ-120 (см. рис.) состоит из металлического корпуса, холодильной камеры, изготовленной из ударопрочного полистирола, тепловой изоляции, холодильного агрегата, терморегулятора.
В верхней части камеры расположено морозильное отделение, закрываемое дверкой. Дверь холодильника состоит из наружного корпуса, панели, теплоизоляции.
При помощи шарниров она закрывается на магнитный замок. Внутри камеры расположены полки для продуктов, ящик для фруктов, поддон.

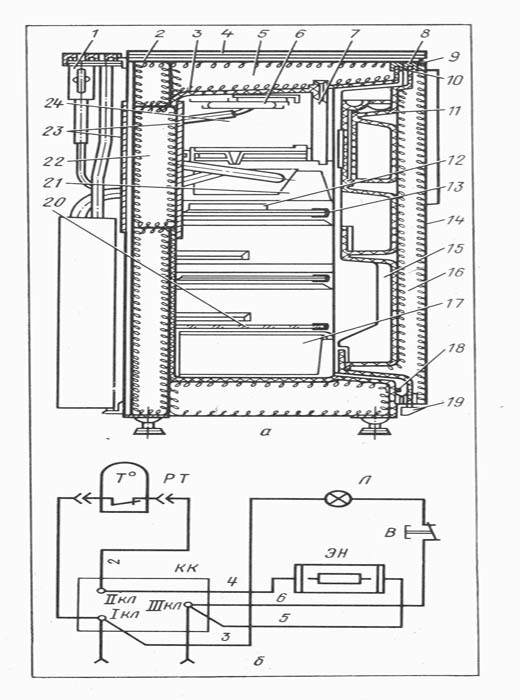

Рис. Холодильник <<кристaлл-4>> АШ-120:
а - конструктивная схема; 6 - электрическая схема.

• 1-холодильный аппарат;
• 2-корпус;
• 3-внутренняя камера;
• 4-стол;
• 5,16-теплоизоляция;
• 6-испаритель;
• 7-дверка;
• 8-уплотнитель магнитный;
• 9, 19-шарниры;
• 10-клипсы;
• 11-шторка;
• 12-поддон;
• 13-полка;
• 14-корпус;
• 15-панель;
• 17-сосуд;
• 18-внутренний шкаф;
• 20-полка стеклянная;
• 21-терморегулятор;
• 21-окно;
• 23-щитки;
• 24-морозильное отделение;
• ЭН -электронагреватель;
• РТ- токовое реле;
• КК- клеммная коробка;
• В- дверной выключатель;
• Л- лампа.

Холодильный агрегат состоит из конденсатора, абсорбера, испарителя, генератора с электронагревателем и термосифоном, теплообменника с ректификатором, стальных бесшовных труб и заряжен водоаммиачным раствором и водородом в определенных соотношениях.

Во время эксплуатации абсорбционного холодильника нужно следить за тем, чтобы аппарат был установлен строго вертикально, без перекосов, чтобы дверь холодильного шкафа легко, без заеданий и трения поворачивалась и плотно прилегала к шкафу, а уплотнительная резина обеспечивала надежную герметизацию холодильной камеры.
При хранении продуктов в холодильнике следует учитывать, что на верхней полке холоднее, чем на средней и нижней.

Не реже одного раза в 2-3 недели нужно отключать холодильник, чтобы растаял образовавшийся на испарителе снеговой покров. При этом дверь нужно оставлять открытой и периодически удалять талую воду. Затем морозильную и холодильную камеры следует промыть теплой водой, просушить и включить холодильник.
